SSL通信の暗号化方式を指定する方法¶
- 動作確認バージョン
vThunder Version 6.0.7-P2
注釈
本項では Virtual ServerのSSL設定 を実施しており、Virtual Serverに対してSSLテンプレートを設定済みである前提で説明します。
Contents
暗号化方式を指定する¶
サンプル設定のシナリオ
virtual-Server「vserver01」の暗号化方式を（TLS1.2-DHE-RSA-AES-128-SHA256）に指定する

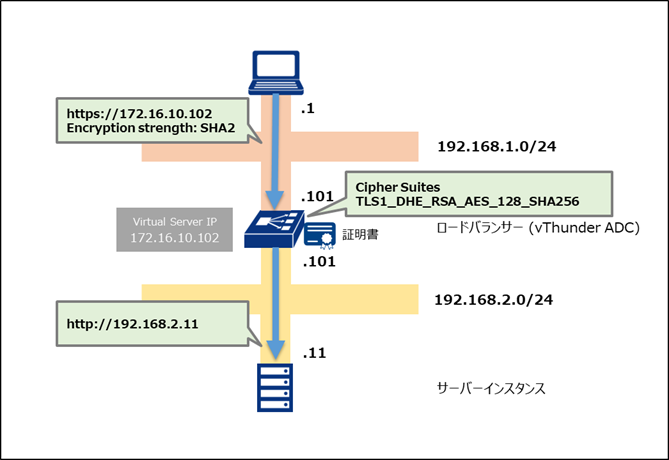

構成図
シナリオにおける設定のながれ
1.以下の表のパラメーターでcipherテンプレート名「servercert_DHE」をCLIコマンドで設定する。
設定項目 |
設定値 |
cipherテンプレート名 |
servercert_DHE |
暗号化方式 |
TLS1_DHE_RSA_AES_128_SHA256 |
注釈
お客様の指定したい暗号化方式を設定値「暗号化方式」へ適用してください。なお、弊社検証済みの暗号化方式における設定値は下記です。
（参考）暗号化方式／設定値
暗号化方式 |
設定値 |
TLS1.2-ECDHE-RSA-AES-128-SHA256 |
TLS1_ECDHE_RSA_AES_128_SHA256 |
TLS1.2-AES-256-SHA256 |
TLS1_RSA_AES_256_SHA256 |
TLS1.2-AES-128-SHA256 |
TLS1_RSA_AES_128_SHA256 |
TLS1.2-DHE-RSA-AES-256-SHA256 |
TLS1_DHE_RSA_AES_256_SHA256 |
TLS1.2-DHE-RSA-AES-128-SHA256 |
TLS1_DHE_RSA_AES_128_SHA256 |
TLS1.3-AES256-GCM-SHA384 |
tls1_3 TLS_AES_256_GCM_SHA384 |
TLS1.3-CHACHA20-POLY1305-SHA256 |
tls1_3 TLS_CHACHA20_POLY1305_SHA256 |
CLIにて入力するコマンド
vThunder(config)#slb template cipher servercert_DHE
vThunder(config-cipher)# TLS1_DHE_RSA_AES_128_SHA256
SSLテンプレート名「servercert」へcipherテンプレート名「servercert_DHE」をCLIコマンドで紐づける。
また、ここでは加えて、TLSバージョンおよびDHパラメーターの指定を行う。
設定項目 |
設定値 |
SSLテンプレート名 |
servercert |
TLSバージョン（最大値） |
33 |
TLSバージョン（最小値） |
33 |
DHパラメーター（bit） |
2048 |
cipherテンプレート名 |
servercert_DHE |
CLIにて入力するコマンド
vThunder(config)#slb template client-ssl servercert
vThunder(config-client ssl)#ca-cert IntermediateCA
vThunder(config-client ssl)#certificate servercert key servercert_key
vThunder(config-client ssl)#template cipher servercert_DHE
vThunder(config-client ssl)#version 33 33
vThunder(config-client ssl)#dh-param 2048
注釈
TLSバージョンの値の「33」とは、TLSバージョン「1.2」に該当します。
TLSバージョンの値の「34」とは、TLSバージョン「1.3」に該当します。
上記のシナリオでは "Version [最大値] [最小値]" として、どちらも[33]を挿入してTLSバージョン「1.2」を利用するように明示的に設定しています。
「version 34 33」とコンフィグレーションを設定した場合、ロードバランサーは最新バージョン(TLS1.3)を優先して使用します。例として、暗号化方式に[TLS1.2]のものを指定していたとしてもクライアント側が[TLS1.3]を指定した接続を行った場合、ロードバランサーは暗号化方式の設定(TLS1.2)ではなく、クライアントが指定した[TLS1.3]の暗号化方式を採用します。なお、クライアント側がロードバランサーの暗号化方式にて設定した暗号化方式(TLS1.2)で接続を行った場合であれば、当該シナリオの設定のように暗号化方式が使用されます。
DHパラメーター（bit）は、DH (Diffie-Hellman) 方式の鍵交換アルゴリズムを使用するため設定しております。DH方式ではない（ECDHE,RSA）場合やTLSv1.3を利用する場合は不要です。
正しく設定が完了したときのコンフィグレーションは次のとおり。
vThunder#show run slb template cipher servercert_DHE
!Section configuration: 69 bytes
!
slb template cipher servercert_DHE
TLS1_DHE_RSA_AES_128_SHA256
!
vThunder#show run slb template client-ssl servercert
!Section configuration: 177 bytes
!
slb template client-ssl servercert
ca-cert IntermediateCA
dh-param 2048
template cipher servercert_DHE
version 33 33
certificate servercert key servercert_key
!
動作確認結果
クライアントからVirtual Server IPに対して、Opensslから下記コマンドを実行する。
CLIにて入力するコマンド
openssl s_client -connect 172.16.10.102:443 -showcerts
コマンドの出力結果から、SSL-Sessionの「Protocol」及び「Cipher」の値が指定した暗号化方式の値となっていることを確認する。
出力結果（例）
～省略～
SSL-Session:
Protocol : TLSv1.2
Cipher : DHE-RSA-AES128-SHA256
Session-ID: 2D707D35042D1FEA156C1D59FDD6603F60378B77AD646A16ECA4A503CE9AE723
Session-ID-ctx:
Master-Key: 9D14EC66A3F7392D8CF2C45A4BBFB870DB42CA846D51884EE20C2B0F53E1D62261BFEDCF400B4860961028CE057A656D
PSK identity: None
PSK identity hint: None
SRP username: None
TLS session ticket lifetime hint: 7200 (seconds)
TLS session ticket:
～省略～
（参考）弊社にて検証している暗号化方式一覧¶
弊社で動作確認を行っている暗号化方式は下記の表を参照ください。
項番 |
暗号化方式 |
SDPFで動作確認済み |
備考 |
1 |
TLS1.3-AES256-GCM-SHA384 |
○ |
|
2 |
TLS1.3-CHACHA20-POLY1305-SHA256 |
○ |
|
3 |
TLS1.2-DHE-RSA-AES128-GCM-SHA256 |
||
4 |
TLS1.2-DHE-RSA-AES-128-SHA256 |
○ |
|
5 |
TLS1-DHE-RSA-AES-128-CBC-SHA |
||
6 |
TLS1.2-ECDHE-RSA-AES128-GCM-SHA256 |
||
7 |
TLS1.2-ECDHE-RSA-AES-128-SHA256 |
○ |
|
8 |
TLS1-ECDHE-RSA-AES128-SHA |
||
9 |
TLS1.2-AES128-GCM-SHA256 |
||
10 |
TLS1.2-AES-128-SHA256 |
○ |
|
11 |
TLS1-AES-128-CBC-SHA |
||
12 |
TLS1.2-DHE-RSA-AES256-GCM-SHA384 |
||
13 |
TLS1.2-DHE-RSA-AES-256-SHA256 |
○ |
|
14 |
TLS1-DHE-RSA-AES-256-CBC-SHA |
||
15 |
TLS1.2-ECDHE-RSA-AES256-GCM-SHA384 |
||
16 |
TLS1.2-ECDHE-RSA-AES-256-SHA384 |
||
17 |
TLS1-ECDHE-RSA-AES256-SHA |
||
18 |
TLS1.2-AES256-GCM-SHA384 |
||
19 |
TLS1.2-AES-256-SHA256 |
○ |
|
20 |
TLS1-AES-256-CBC-SHA |
