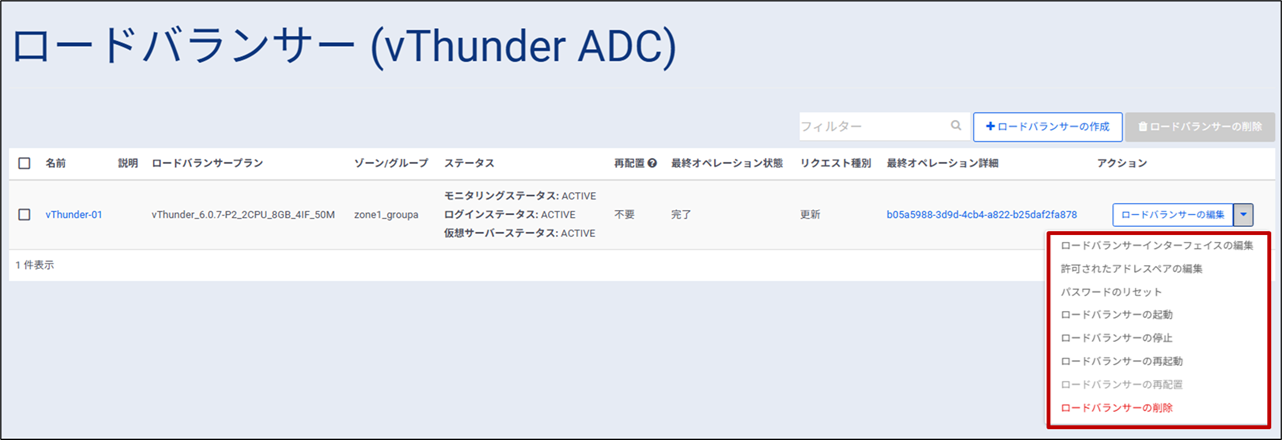

ロードバランサーインスタンスの操作方法¶
ロードバランサーの編集 |
ロードバランサーとロードバランサーインターフェイスの名前や説明を編集できます。 |
ロードバランサーインターフェイスの編集 |
ロードバランサーの接続先ロジカルネットワークや固定IPアドレスを編集できます。 |
許可されたアドレスペアの設定 |
ロードバランサーのインターフェイスに割り当てる許可されたアドレスのペアを編集できます。 |
パスワードのリセット |
ロードバランサーにアクセスする際に使用するアカウント(user-admin)のパスワードをリセットします。 |
ロードバランサーの起動 |
ロードバランサーインスタンスを起動できます。 |
ロードバランサーの停止 |
ロードバランサーインスタンスを停止できます。 |
ロードバランサーの再起動 |
ロードバランサーインスタンスを再起動できます。 |
ロードバランサーの再配置 |
ロードバランサーインスタンスを再配置できます。 |
ロードバランサーの削除 |
ロードバランサーインスタンスを削除できます。 |
注釈
ロードバランサーの起動、再起動、再配置は通常10分程度で完了しますが、状況により20分程度かかる場合があります。本時間を踏まえた工程見積もりをお願いします。
ロードバランサー（vThunder ADC）はコンフィグレーションの変更が即時running-configへ反映される仕様です。また再起動時にはstartup-configを読み込みます。再起動時に同じ動作とする場合、running-configをstartup-configへ保存が必要です。（参考： コンフィグレーションの保存・リストア ）
ロードバランサーの再配置を実施すると、ロードバランサーインスタンスが再起動します。必要に応じて実施前にコンフィグレーションを保存してください。
ロードバランサーの停止やロジカルネットワーク切断実施後、課金は継続されるため注意してください。課金を停止したい場合は、ロードバランサーの削除を実施ください。
パスワードリセット実行後、生成されるアカウント(user-admin)のパスワードポリシーは「英大文字」「英小文字」「数字」それぞれを必ず1文字以上含む12桁の英数字になります。
お客様側でアカウント(user-admin)のパスワードを任意の値へ変更することはできません。詳細は、制約事項 のアカウント関連を参照ください。
以下からロードバランサーの編集、ロードバランサーインターフェイスの編集、許可されたアドレスペアの編集について説明します。

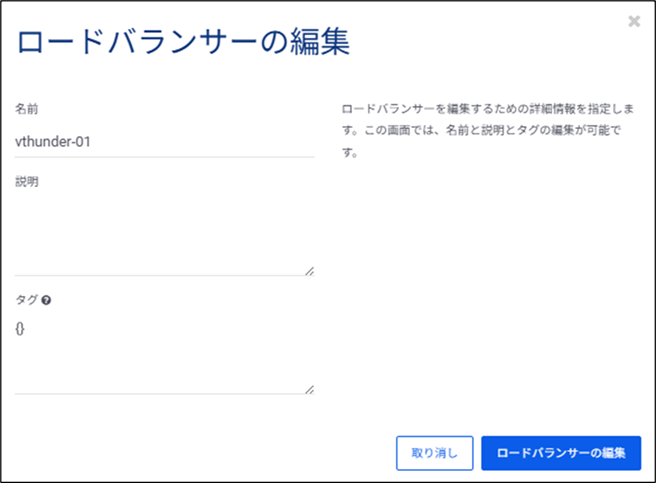

ロードバランサーの編集¶
編集したいロードバランサーの編集画面を開き、ロードバランサーの名前と説明を指定します。
名前 |
ロードバランサーの名前を指定します。 |
説明 |
ロードバランサーの説明を指定します。 |
タグ |
ロードバランサーのタグ情報を指定します。 |

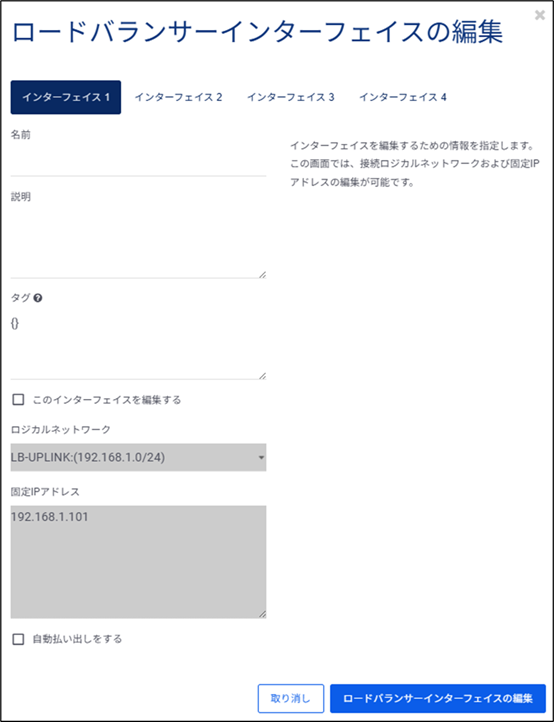

ロードバランサーインターフェイスの編集¶
編集したい[インターフェイス]タブを開き、「このインターフェイスを編集する」にチェックを入れ、接続先ロジカルネットワークと固定IPアドレスを指定します。
このインターフェイスを編集する |
編集する場合チェックを入れます。 |
ロジカルネットワーク |
接続先ロジカルネットワークを指定します。 |
固定IPアドレス |
インターフェイスに割り当てる固定IPアドレスを指定します。 |
注釈
インターフェイスの接続および切断を実施すると、ロードバランサーインスタンスが再起動します。必要に応じて実施前にコンフィグレーションを保存してください。詳細は、制約事項 のインターフェイス関連を参照ください。
ロジカルネットワーク及びIPアドレスの編集は、15〜20分程度で完了します。本時間を踏まえた工程見積もりをお願いします。
該当のインターフェイスを編集する場合、「このインターフェイスを編集する」に必ずチェックを入れてください。チェックを入れない場合、編集は反映されません。
コンソール/APIのインターフェイス「1〜7」は、vThunder ADCのCLI/GUI/APIのInterface「Ethernet 1-7」に対応しております。
ロードバランサーインターフェイス編集時は、固定IPアドレスを必ず入力してください。
本編集時に指定する固定IPアドレスは、ロードバランサー(vThunder ADC)作成時と異なりvThunder ADCへの設定は行われません。よって、当該手順に加えて、vThunder ADCの機器側でもIPアドレスの設定してください。
すでに同一のロジカルネットワークに繋がっている場合やロジカルネットワークのネットワークアドレスが重複している場合は、編集実行後エラーとなります。
インターフェイスの編集完了後、オペレーションのwarningに異常がある旨が表示された場合は、vThunder ADCの起動が完了していない、あるいはconfig変更(インターフェイスの有効化/無効化)が実施できていない可能性がございます。お客さまにて、vThunder ADCの停止/起動やconfig変更を実施ください。時間を空けて再度操作された際に、なおwarningが表示される場合は、チケットでお問い合わせください。

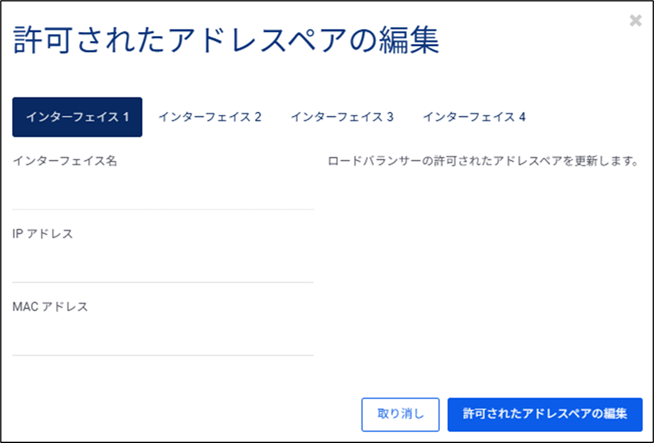

許可されたアドレスペアの編集¶
編集したい[インターフェイス]タブの許可されたアドレスペアの更新画面にて、以下のパラメータを指定の上、「許可されたアドレスペアの編集」をクリックしてください。
IPアドレス |
インターフェイスに割り当てる許可されたアドレスのペアのIPアドレスを指定できます。 |
MACアドレス |
インターフェイスに割り当てる許可されたアドレスのペアのMACアドレスを指定できます。なお、MACアドレスはコロン（：）区切りで入力してください。 |
注釈
許可されたアドレスペアの1インターフェイスあたりの上限数は1です。
VRRP-A設定を実施する場合、VRRP-Aを構成するそれぞれのロードバランサー(vThunder ADC)に対して行う必要があります。
実際にVRRP-Aを用いた通信を行うためには、本設定に加えて、vThunder ADCのCLI/GUI/APIにてVRRP-A設定を行う必要があります。
ロードバランサーの情報参照¶

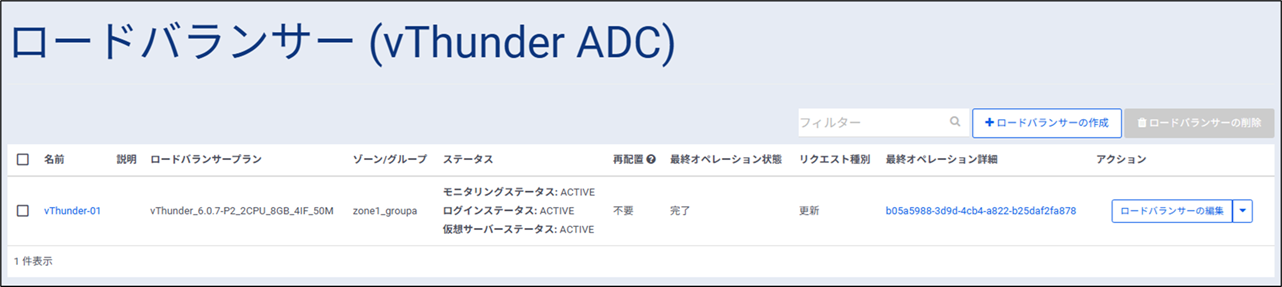

１.ロードバランサー(vThunder ADC)の一覧画面から、詳細を確認するロードバランサー(vThunder ADC)のリソース名をクリックします。

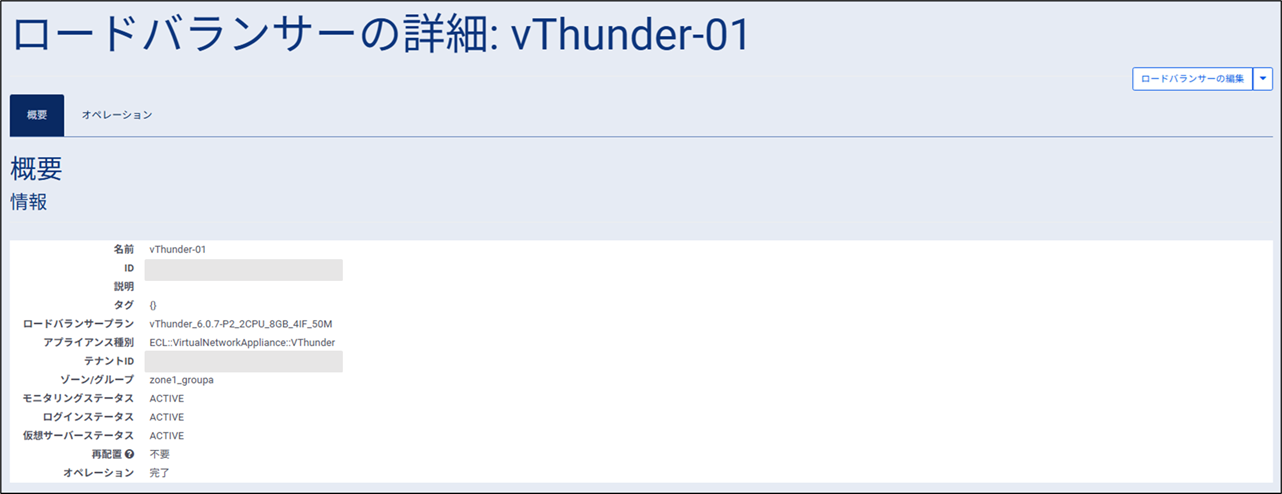

２.ロードバランサー(vThunder ADC)の詳細画面が表示されます。確認できる情報は下記の通りです。
項目 |
内容 |
名前 |
ロードバランサー(vThunder ADC)の名前を参照できます。 |
ID |
ロードバランサー(vThunder ADC)のIDを参照できます。 |
説明 |
ロードバランサー(vThunder ADC)の説明を参照できます。 |
タグ |
ロードバランサー(vThunder ADC)のタグ情報を参照できます。 |
プラン |
ロードバランサー(vThunder ADC)のプランを参照できます。 |
アプライアンス種別 |
ロードバランサー(vThunder ADC)のアプライアンス種別を参照できます。 |
テナントID |
ロードバランサー(vThunder ADC)が所属するテナントIDを参照できます。 |
ゾーン/グループ |
ロードバランサー(vThunder ADC)が収容されているゾーン/グループを参照できます。 |
モニタリングステータス (OS Monitoring Status) |
ロードバランサー(vThunder ADC)からSNMP sysUptimeを取得した返り値から、SNMPによるモニタリングの正常性の判定結果を参照できます。 |
ログインステータス (OS Login Status) |
ロードバランサー(vThunder ADC)に対しrest API経由でログイン処理の実施可否を判定した結果を参照できます。 |
仮想サーバーステータス (VM Status) |
ロードバランサー(vThunder ADC)が起動しているサーバーインスタンスのステータスを参照できます。 |
再配置 |
ロードバランサー(vThunder ADC)に対して再配置が必要か参照できます。 |
オペレーション |
ロードバランサー(vThunder ADC)に対し実施した操作のステータスを参照できます。 |

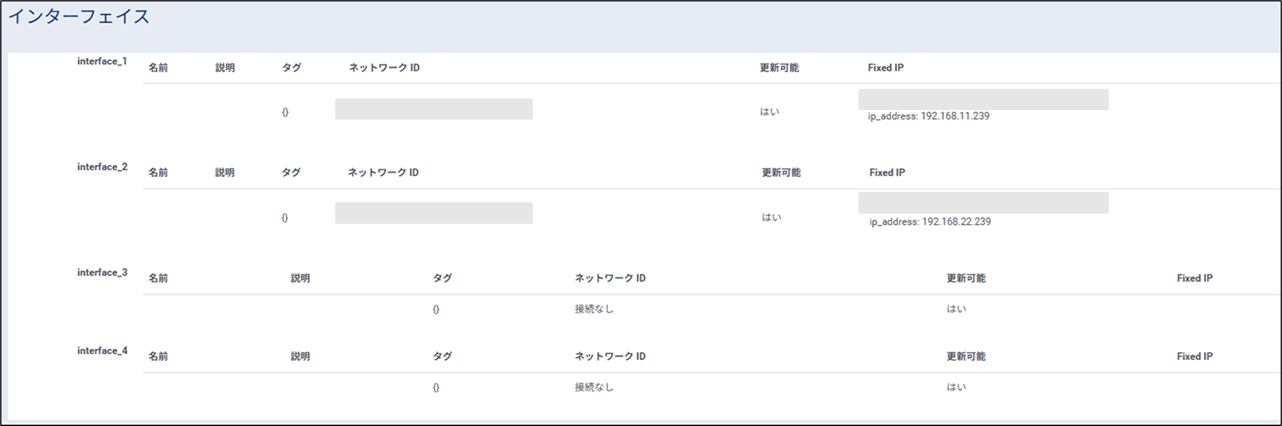

インターフェイス
インターフェース［1-7］は、ロードバランサー(vThunder ADC)インターフェイスの設定及び編集にて操作する際の[インターフェイス]タブ番号と紐づきます。
参照可能な情報 |
詳細 |
名前 |
(設定している場合) ロードバランサー(vThunder ADC)のインターフェイスの名前を参照できます。 |
説明 |
(設定している場合) ロードバランサー(vThunder ADC)のインターフェイスの説明を参照できます。 |
タグ |
(設定している場合) ロードバランサー(vThunder ADC)のインターフェイスのタグ情報を参照できます。 |
ネットワークID |
ロードバランサー(vThunder ADC)のインターフェイスが接続しているロジカルネットワークのIDを参照できます。 |
更新可能 |
ロードバランサー(vThunder ADC)のインターフェイス設定を更新可能かステータスを参照できます。
・はい：更新可能
・いいえ：更新不可（テナント間接続時に表示）
|
Fixed IP |
ロードバランサー(vThunder ADC)のインターフェイスとして設定しているIPアドレス及びロジカルネットワークのサブネットIDを参照できます。 |

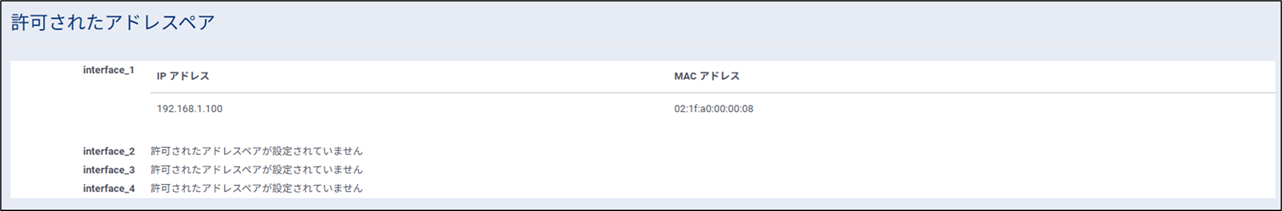

許可されたアドレスペア
インターフェース［1-7］は、ロードバランサー(vThunder ADC)インターフェイスの設定及び編集にて操作する際の[インターフェイス]タブ番号と紐づきます。
参照可能な情報 |
詳細 |
IP アドレス |
ロードバランサー(vThunder ADC)の該当のインターフェイスで通信許可しているアドレスのペア(IPアドレス)を参照できます。 |
MAC アドレス |
ロードバランサー(vThunder ADC)の該当のインターフェイスで通信許可しているアドレスのペア(MACアドレス)を参照できます。 |
