スタティックルート設定¶
- 動作確認バージョン
vThunder Version 6.0.7-P2
ここでは、ロードバランサー(vThunder ADC)にスタティックルートを設定する方法について紹介します。
スタティックルートを設定する方法¶
サンプル設定のシナリオ
ロードバランサー(vThunder ADC)にて、宛先ネットワークアドレス(10.0.10.0/24)への通信はNext-hopとして「192.168.1.254」を指定します。

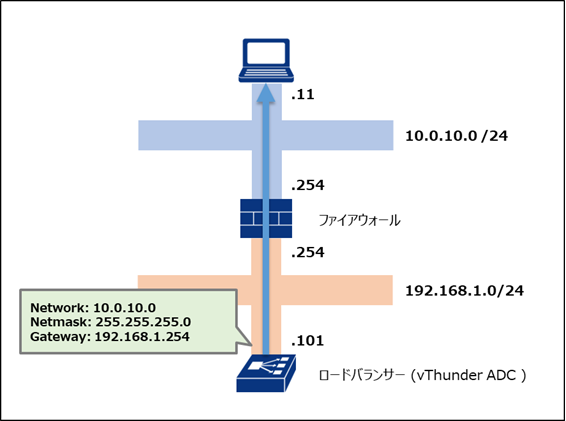

構成図
シナリオにおける設定のながれ
宛先ネットワークアドレス(10.0.10.0/24)のNext-hopを 192.168.1.254 としてスタティックルートを設定します
CLIにて入力するコマンド
vThunder(config)#ip route 10.0.10.0 /24 192.168.1.254
正しく設定が完了したときのコンフィグレーションは次のとおりです。
vThunder#show run ip route
!Section configuration: 77 bytes
!
ip route 10.0.10.0 /24 192.168.1.254
!
動作確認結果
以下のコマンドよりスタティックルートが正しく設定されていることが確認できます。
宛先ネットワークアドレス(10.0.10.0/24) への経路確認
vThunder#show ip route 10.0.10.0/24
Routing entry for 10.0.10.0/24
Known via "static", distance 1, metric 0, best
* 192.168.1.101, via ethernet 1
スタティックルートで設定した宛先に対して、Pingコマンドにより通信ができることを確認できます。
vThunder#ping 10.0.10.11
PING 10.0.10.11 (10.0.10.11) 56(84) bytes of data.
64 bytes from 10.0.10.11: icmp_seq=1 ttl=64 time=13.5 ms
64 bytes from 10.0.10.11: icmp_seq=2 ttl=64 time=13.7 ms
64 bytes from 10.0.10.11: icmp_seq=3 ttl=64 time=13.8 ms
64 bytes from 10.0.10.11: icmp_seq=4 ttl=64 time=13.8 ms
64 bytes from 10.0.10.11: icmp_seq=5 ttl=64 time=13.7 ms
--- 10.0.10.11 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 3999ms
rtt min/avg/max/mdev = 13.502/13.732/13.808/0.137 ms
スタティックルートで設定した宛先に対してTracerouteコマンドにより経路が正しいかを確認できます。
vThunder#traceroute 10.0.10.11
traceroute to 10.0.0.11 (10.0.0.11), 30 hops max, 60 byte packets
1 192.168.1.254 (192.168.1.254) 2.723 ms 2.641 ms 2.559 ms
2 10.0.0.1 (10.0.0.1) 9.705 ms 9.669 ms 9.648 ms
