リクエストURLを条件にする¶
- 動作確認バージョン
vThunder Version 6.0.7-P2
注釈
本項では コンテンツスイッチング機能をご利用いただくための事前設定 を実施済みの想定で説明します。
チュートリアルに掲載したケース以外の「aFleX」の設定はお客様にて メーカードキュメント を参照してください。
サンプル設定のシナリオ
クライアントのアクセス先は、ロードバランサーのVirtual Server IPアドレス(172.16.10.102 port443)宛にしたい
条件1として、URLが「https://test1.example.com/test1/」である場合は、server01(192.168.2.11)へ転送したい
条件2として、URLが「https://test2.example.com/test2/」である場合は、server02(192.168.2.12)へ転送したい
それ以外の通信の場合は、server03(192.168.2.13)に転送したい

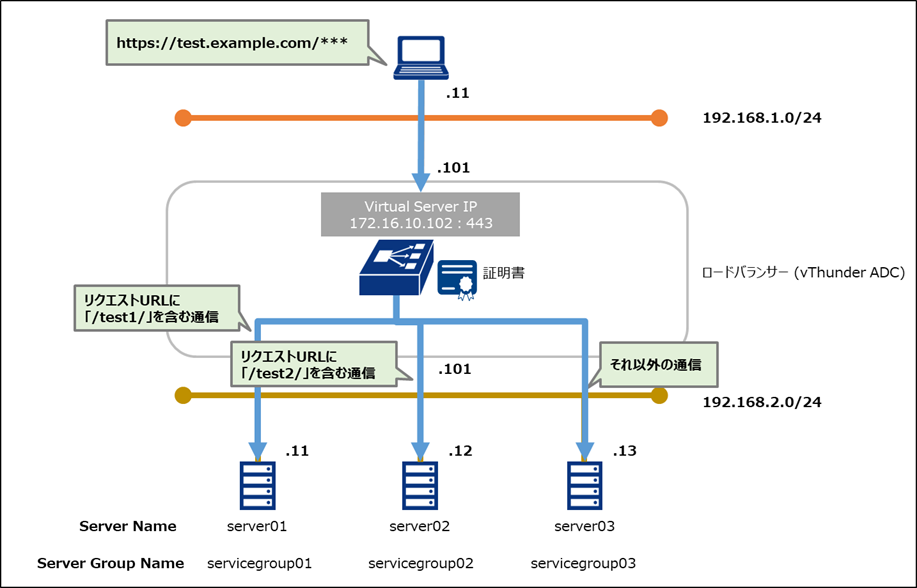

構成図
シナリオにおける設定のながれ
1.以下のコマンドで、テンプレートの種類に「HTTP」を指定して、テンプレート名「URL_Switching」を作成する
設定項目 |
設定値 |
転送先（サービスグループ） |
Template名 |
URL_Switching |
|
Templateの種類 |
HTTP |
|
振り分けルール |
url-switching contains（URLに指定値を含むか確認） |
|
パス(条件1) |
test1 |
servicegroup01 |
パス(条件2) |
test2 |
servicegroup02 |
CLIにて入力するコマンド
vthunder(config)#slb template http URL_Switching
vthunder(config-http)# url-switching contains /test1/ service-group servicegroup01
vthunder(config-http)# url-switching contains /test2/ service-group servicegroup02
vthunder(config-http)#
正しく設定が完了したときのコンフィグレーションは次のとおり。
vthunder#show run slb template http URL_Switching
!Section configuration: 161 bytes
!
slb template http URL_Switching
url-switching contains /test1/ service-group servicegroup01
url-switching contains /test2/ service-group servicegroup02
!
2.Virtual Server名「URL_Switching_virtualserver01」を次のようなパラメーターで作成して、Template設定名「URL_Switching」と紐づける
設定項目 |
設定値 |
Virtual Server名 |
URL_Switching_virtualserver01 |
IPアドレス |
172.16.10.102 |
ポート番号 |
443 |
プロトコル |
HTTPS |
サービスグループ |
service03 |
SSLテンプレート |
servercert |
HTTPテンプレート名 |
URL_Switching |
Source NAT（任意） |
有効化（任意） |
CLIにて入力するコマンド
vthunder(config)#slb virtual-server URL_Switching_virtualserver01 172.16.10.102
vthunder(config-slb vserver)#port 443 https
vthunder(config-slb vserver-vport)#source-nat auto precedence
vthunder(config-slb vserver-vport)#service-group servicegroup03
vthunder(config-slb vserver-vport)#template client-ssl servercert
vthunder(config-slb vserver-vport)#template http URL_Switching
正しく設定が完了したときのコンフィグレーションは次のとおり。
vthunder#show run slb virtual-server URL_Switching_virtualserver01
!Section configuration: 219 bytes
!
slb virtual-server URL_Switching_virtualserver01 172.16.10.102
port 443 https
source-nat auto precedence
service-group servicegroup03
template http URL_Switching
template client-ssl servercert
!
vthunder#
動作確認結果
CLIにて入力するコマンド
ubuntu@clientvm:~$ curl https://test.example.com/test1/
server01
ubuntu@clientvm:~$
CLIにて入力するコマンド
ubuntu@clientvm:~$ curl https://test.example.com/test2/
server02
ubuntu@clientvm:~$
ubuntu@clientvm:~$ curl https://test.example.com/
server03
ubuntu@clientvm:~$
