基本的な設定の流れについて¶
ここでは、ロードバランサー（vThunder ADC）の基本的な設定の流れを説明します。
構成要素¶
ロードバランサー（vThunder ADC）を構成する用語について、当該チュートリアル内では次のように定義します。
- 1.リアルサーバーとは
ロードバランサー（vThunder ADC）が負荷分散先とするサーバーを指します。
- 2.Virtual Server(バーチャルサーバー)とは
クライアントからリクエストを受け取るロードバランサー（vThunder ADC）内の仮想サーバーを指します。
なお、当該サービスのチュートリアルではVirtual Serverへ設定するIPアドレスを「Virtual Server IPアドレス」と呼称します。
- 3.サービスグループとは
リアルサーバーをグループ化してポート番号やプロトコルを定義した設定を指します。これは、Virtual Serverに紐づけて利用します。

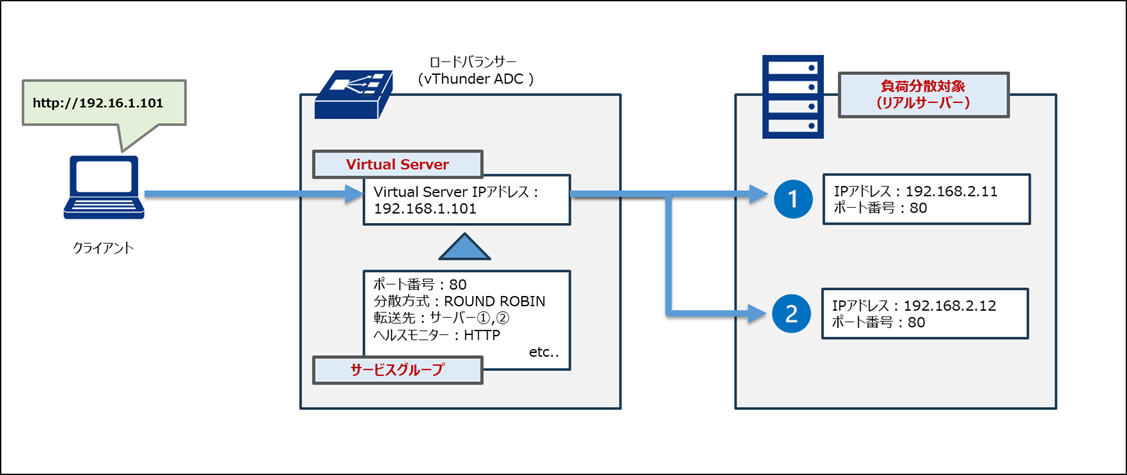

構成要素のイメージ
コンフィグレーションの構成と設定の流れ¶
ロードバランサー（vThunder ADC）の場合、各設定はそれぞれの階層(例：No.1～3)配下にて行います。
お客様の設計に合わせて、適した階層にて設定を追加してください。

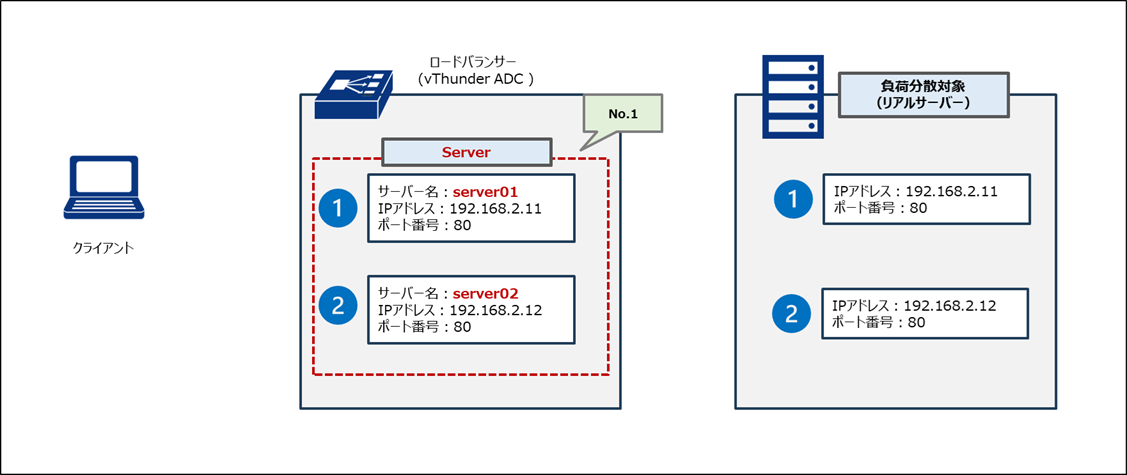

1.リアルサーバー：負荷分散対象（リアルサーバー）のIPアドレス、ポート番号の設定を行う。

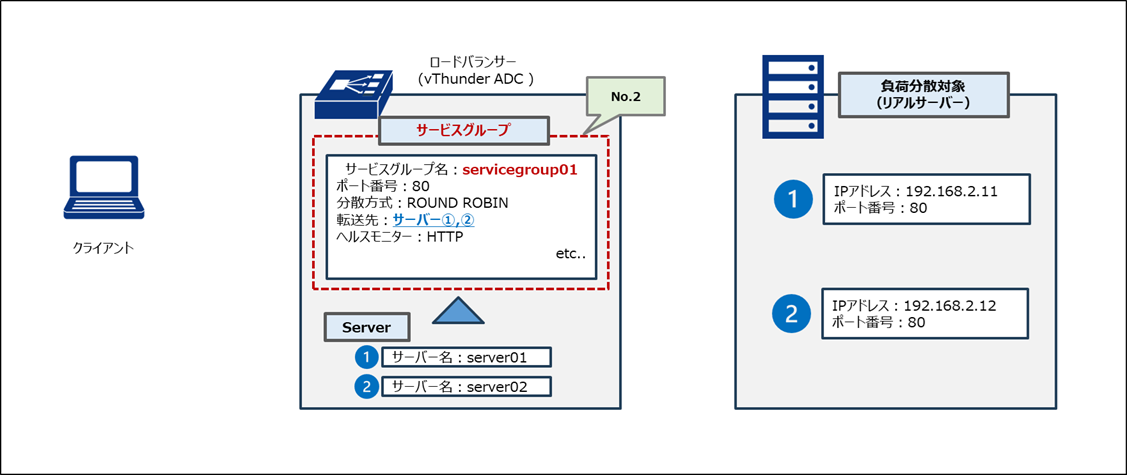

2.サービスグループ：負荷分散対象（リアルサーバー）をグループ化する。
サービスグループ設定の配下では、次の設定ができます。
┗ 2-1. 負荷分散アルゴリズム ：ROUND ROBIN、LEAST CONNECTION、SOURCE IP HASH 等を設定
3.Virtual Server：クライアント向けに公開するIPアドレス、ポート番号、プロトコルを設定する。
Virtual Server設定の配下で行えるものとして次の設定を紹介しております。
┗ 3-1. クライアントIPアドレスを使ったサーバーアクセス ：送信元IPアドレスのNAT機能を有効にする設定
┗ 3-2. X-Forwarded-For 設定 ：負荷分散対象（リアルサーバー）へクライアントのIPアドレスを通知する設定
┗ 3-3. パーシステンス方式（Cookie Insert）を設定 ：同一クライアントからのリクエストのセッション維持方式に「Cookie Insert」を設定
┗ 3-4. 帯域制御設定 ：Virtual Serverの通信帯域の上限値を設定
その他
Virtual ServerでHTTPS設定を行う（SSLオフロードを利用する ）場合は以下を参考にしてください。
┗ 1. SSL証明書の登録・削除 ：サーバー証明書/SSL秘密鍵/中間証明書をインポートします
┗ 2. SSLテンプレートの設定(中間証明書・サーバー証明書・秘密鍵の紐づけ) ：インポートした中間証明書とサーバー証明書の連携
┗ 3. Virtual ServerのSSL設定 ：HTTPS接続用のVirtual Serverを設定
┗ 4. SSL通信の暗号化方式 ：(必要に応じて)SSL通信の暗号化方式を指定したい場合は設定
条件を定義してリアルサーバーへの負荷分散を制御する方法として以下の例を紹介しております。
