振り分け指定したサーバーへの通信確認¶

Contents

振り分け指定した1台のサーバーへの通信確認 ¶

ここでは、通信の振り分け先サーバーに1台のWebサーバーを指定し、通信を確認します。

サンプル設定のシナリオ

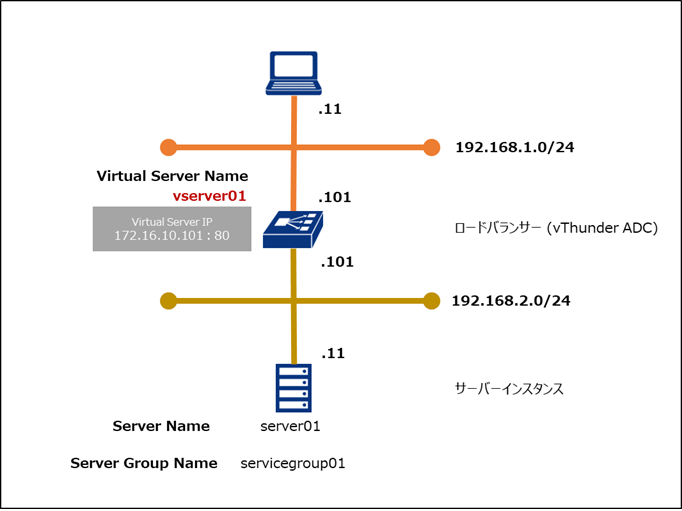

構成図

以下の環境で実施します。

注釈

この手順を実行する前に、あらかじめサーバー登録・サービスグループ登録・Virtual Serverの登録を実施する必要があります。

動作確認結果

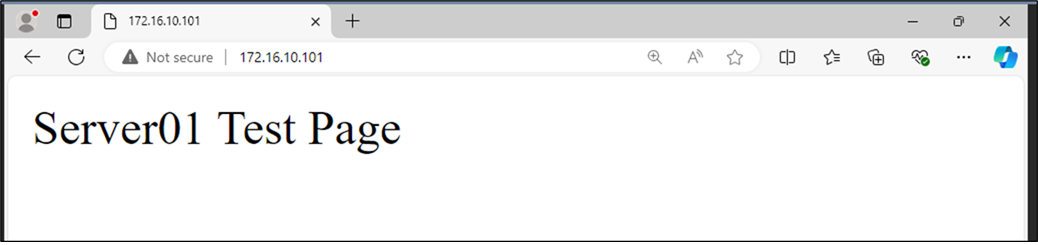

クライアント側のブラウザより、Virtual ServerのIP Address（172.16.10.101）にアクセスした結果、ブラウザにwebページが表示されました。

ここでは、通信の振り分け先サーバーに2台のwebサーバーを指定し、通信確認を実行します。

サンプル設定のシナリオ

クライアントのアクセス先は、ロードバランサーのVirtual Server IP（172.16.10.101）宛にしたい
ロードバランサーは、Virtual Server IP（172.16.10.101）宛の通信を登録済みサービスグループ（servicegroup01）へ転送し、Webページを正しく表示させたい
サービスグループにメンバー登録しているweb1（192.168.2.11）およびweb2（192.168.2.12）双方に正しくアクセスできていることを確認したい

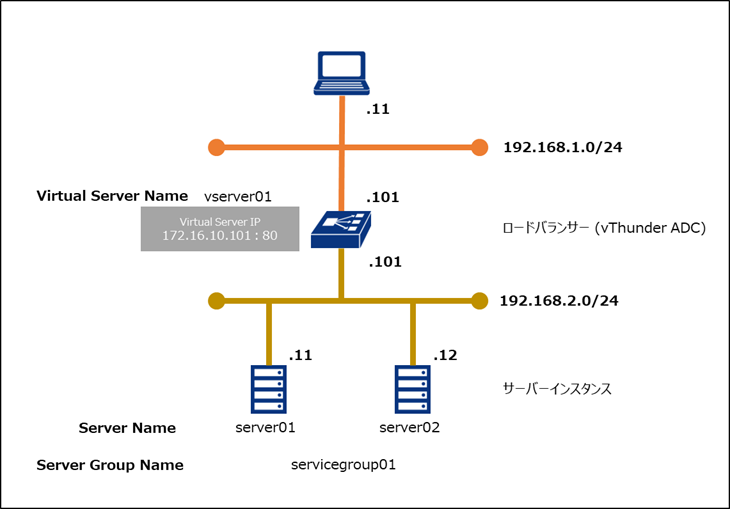

構成図

以下の環境で実施します。

動作確認結果

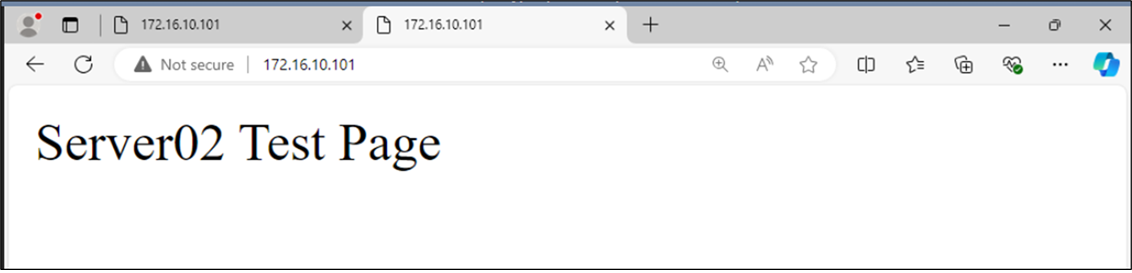

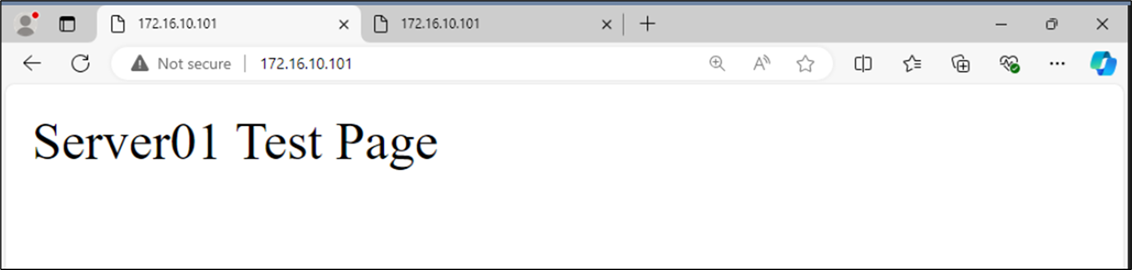

クライアントのブラウザより、Virtual Server IPアドレス（172.16.101.101）にアクセスした結果、webページが表示されました。
