疎通確認方法(Ping)¶
- 動作確認バージョン
vThunder Version 6.0.7-P2
ここでは、PingコマンドによるICMPを使用した疎通確認機能について紹介します。
サンプル設定のシナリオ
ロードバランサー(vThunder ADC)からサーバー(192.168.2.11)に対しPingを実行し疎通確認します。

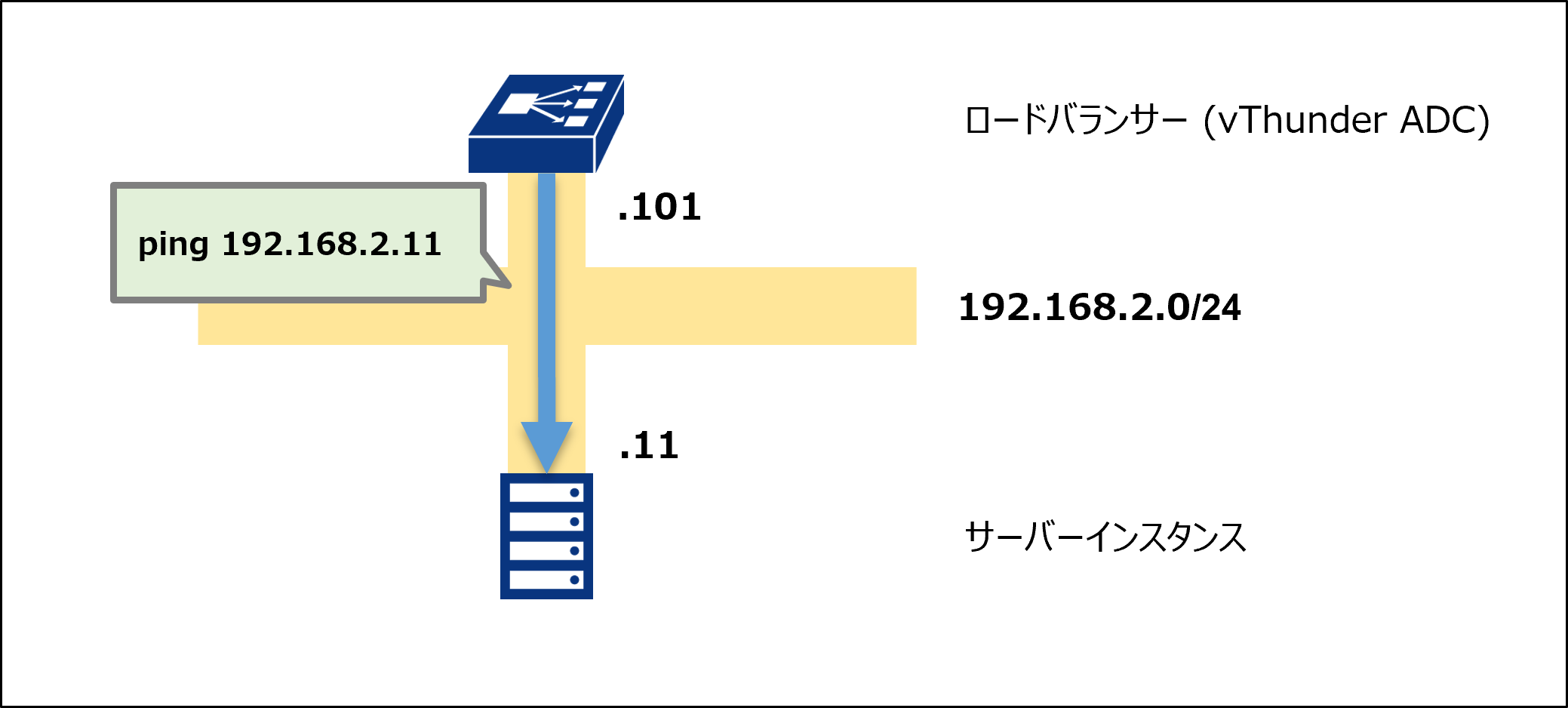

構成図
Ping実行方法
Ping実行時の値は、以下の表のとおりに入力しております。
設定項目 |
設定値 |
Host name |
192.168.2.11 |
repeat（試行回数) |
4 (任意の値) |
Timeout(sec) |
4 (任意の値) |
Size(byte) |
56 (任意の値) |
Source IP Address |
192.168.2.101 |
CLIコマンド
vThunder-Active#ping repeat 4 timeout 4 size 56 source 192.168.2.101 192.168.2.11
動作確認結果
以下の検証結果ログから、検証構成図にあるサーバー(192.168.2.11)へPingが成功していることが確認できました。
vThunder-Active#ping repeat 4 timeout 4 size 56 source 192.168.2.101 192.168.2.11
PING 192.168.2.11 (192.168.2.11) from 192.168.2.101 : 56(84) bytes of data.
64 bytes from 192.168.2.11: icmp_seq=1 ttl=64 time=13.5 ms
64 bytes from 192.168.2.11: icmp_seq=2 ttl=64 time=11.9 ms
64 bytes from 192.168.2.11: icmp_seq=3 ttl=64 time=11.0 ms
64 bytes from 192.168.2.11: icmp_seq=4 ttl=64 time=10.0 ms
--- 192.168.2.11 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3003ms
rtt min/avg/max/mdev = 10.000/11.646/13.519/1.294 ms
